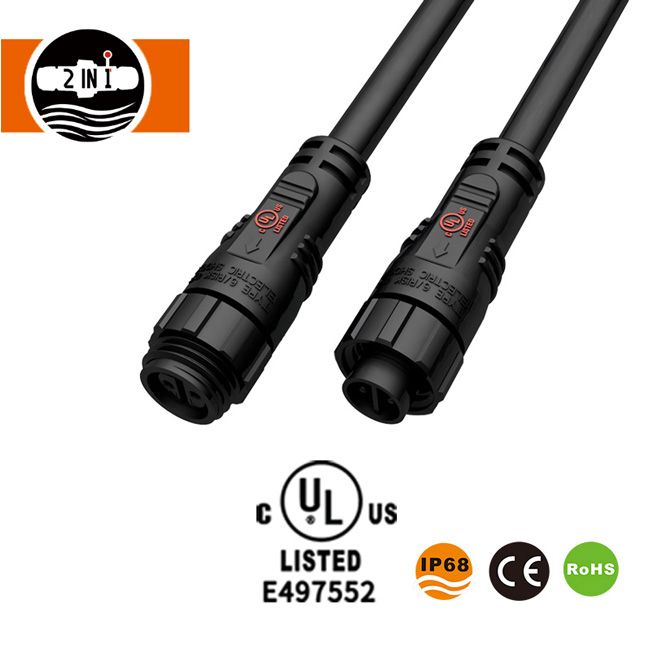

Connettore cavo impermeabile M16

Il connettore per cavo impermeabile HuaYi-FaDa M16 è dotato di protezione IP68, configurazioni a 2-4 pin, contatti in lega di rame placcato oro e gruppi di cavi stampati personalizzabili per l'illuminazione a LED e l'automazione industriale. Grazie alla compatibilità con cavi da 18–22 AWG e un intervallo operativo da -40°C a +105°C, supporta una varietà di applicazioni di illuminazione esterna e di collegamento elettrico. Richiedi un preventivo per opzioni di cavi personalizzate e servizi OEM/ODM.

Invia richiesta

Descrizione del prodotto

Il connettore per cavo impermeabile HuaYi-FaDa M16 è progettato per l'illuminazione a LED, l'automazione industriale e le apparecchiature elettriche esterne. La serie SQ16 è dotata di protezione IP68, un gruppo cavo stampato e un dado di connessione in plastica. Disponibile nelle versioni a 2, 3 e 4 pin, supporta tipi e lunghezze di cavi personalizzati per diversi requisiti di cablaggio. Esplora l'intera gamma diconnettori per cavi impermeabili.

Opzioni di progettazione e configurazione

La serie M16 comprende connettori per cavi stampati e connettori a saldare senza cavi. Le versioni compatibili possono essere accoppiate per collegare apparecchiature precablate con cablaggio interno, offrendo flessibilità per gruppi di illuminazione a LED e dispositivi elettrici compatti. Confronta questa serie con altreconnettori per cavi impermeabili.

Il design del cavo stampato integra il cavo con il connettore, mentre la versione a saldare è adatta per installazioni che richiedono una terminazione elettrica separata. La lunghezza e il tipo di cavo possono essere personalizzati per diversi layout di apparecchiature.

Caratteristiche strutturali e materiali

Dado di collegamento in plastica:Il dado nero è progettato per resistere alla corrosione associata all'esposizione al sale, rendendolo adatto per applicazioni elettriche esterne.
Struttura di tenuta:Una guarnizione in silicone supporta il grado di protezione IP68 del connettore contro l'ingresso di polvere e acqua in condizioni di test specificate.
Contatti conduttivi:I contatti in lega di rame placcati oro forniscono continuità elettrica, con resistenza di contatto inferiore a 5 mΩ.
Custodia isolante:I tecnopolimeri ad alte prestazioni forniscono alloggiamento e isolamento, con una classificazione di fiamma UL94 V-0 specificata.

Specifiche

Parametro	Specifica
Modello	SQ16
Tipo di connettore	Connettore cavo impermeabile M16
Configurazioni dei pin	2 poli, 3 poli, 4 poli
Grado di protezione	IP68
Corrente nominale	5-10 A
Tensione operativa	300 V CA efficace
Calibro del filo	18-22 AWG
Diametro del cavo	4,0–9,0 mm
Resistere alla tensione	1500 V CA per 1 minuto
Resistenza di contatto	<5 mΩ
Resistenza di isolamento	>500 MΩ
Durabilità dell'accoppiamento	≥3.000 cicli
Temperatura operativa	da -40°C a +105°C
Alloggiamento e isolamento	Tecnopolimeri ad alte prestazioni
Materiale di contatto	Lega di rame placcata oro
Materiale di tenuta	Silicone
Grado di fiamma	UL94 V-0
Certificazioni di prodotto elencate	UL, CE, CQC, RoHS

Applicazioni nell'illuminazione e nell'automazione

Illuminazione a LED

Adatto per strisce LED, wallwasher, luci sotterranee, luci a fune, luci a cintura, luci per tende e luci scintillanti. Le versioni con cavo e a saldare disponibili si adattano a diverse disposizioni di cablaggio degli apparecchi. Sfogliaconnettori LED impermeabili.
Automazione industriale

Applicabile a interruttori di prossimità, sensori, attuatori, apparecchiature di monitoraggio del flusso e componenti di bus di campo che utilizzano connessioni impermeabili compatte. Visualizzazioneconnettori circolari impermeabiliper l'automazione.
Apparecchiature elettriche per esterni

La struttura di connessione sigillata e il dado in plastica resistente alla corrosione ne supportano l'uso in installazioni esterne compatibili.

M16 Waterproof Cable Connector applications

Perché scegliere noi

HuaYi-FaDa opera sotto ShenZhen 2 IN 1 Technology Co., Ltd., fondata nel 2009. L'azienda è specializzata inconnettori per cavi impermeabilie assemblaggi di cavi, con capacità produttive che coprono lo sviluppo di stampi, lo stampaggio a iniezione di plastica, l'estrusione di fili, la lavorazione dell'hardware e la produzione di cavi.

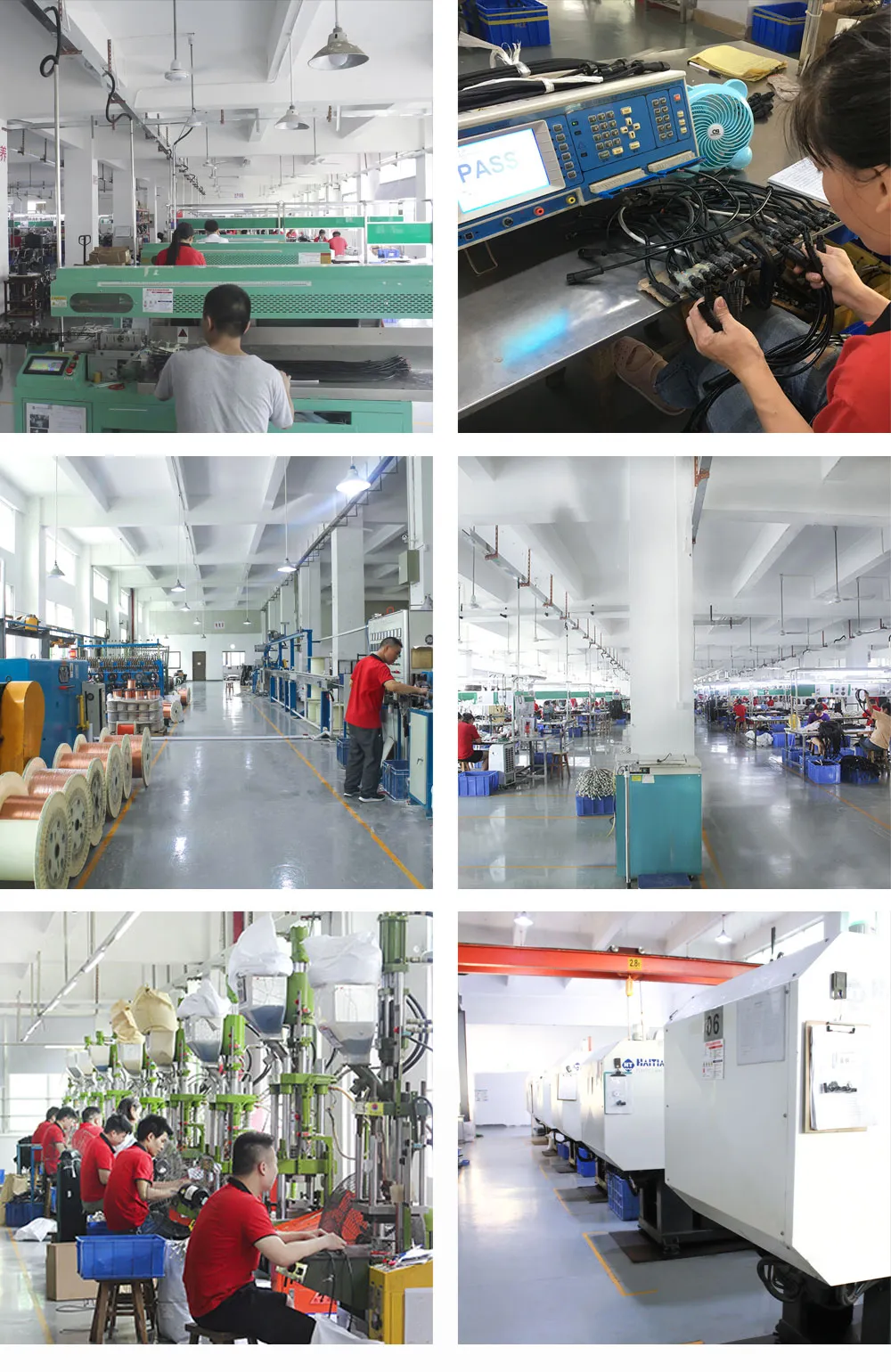

Lo stabilimento si estende su una superficie di oltre 8.000 m² e impiega circa 200 persone. Le attrezzature di produzione comprendono macchine per lo stampaggio a iniezione verticali e orizzontali, macchine automatiche per il taglio a filo e la lavorazione dei terminali, fresatrici CNC, rettificatrici e attrezzature per la lavorazione a scintilla.

I servizi OEM/ODM includono connettori personalizzati e gruppi di cavi, con opzioni per tipo di cavo, lunghezza del cavo e configurazione dei pin. Le certificazioni a livello aziendale e le credenziali di qualità elencate includono UL, CE, RoHS, ISO 9001, TUV e CQC. Vedi l'interogamma di connettori per cavi impermeabili.

Tre campioni per codice prodotto sono disponibili gratuitamente per una singola richiesta, con spedizione addebitata separatamente. Il tempo di produzione è di circa due o tre settimane dalla conferma dell'ordine. La consegna espressa tramite DHL, UPS, FedEx o TNT richiede in genere da due a sette giorni, mentre il trasporto marittimo è disponibile per spedizioni in lotti.

Confermare la configurazione dei pin, il tipo e la lunghezza del cavo, il calibro del filo e la quantità richiesta prima della produzione. Visualizza tuttoconnettori per cavi impermeabili.
