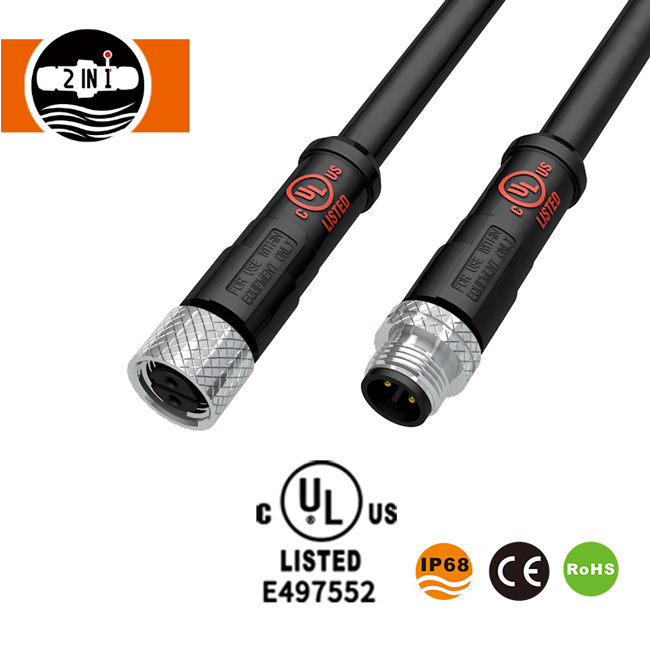

Connettore cavo impermeabile M12 UL

Il connettore per cavo impermeabile HuaYi-FaDa M12 UL è dotato di protezione IP68, configurazioni da 2 pin a 5 pin e gruppi di cavi stampati con tipi e lunghezze di cavi personalizzabili. Progettata per l'automazione industriale, l'illuminazione esterna e le apparecchiature elettriche compatibili, la serie SQ12 supporta corrente nominale da 5–10 A, funzionamento a 300 V CA e temperature da -40°C a +105°C. Sono disponibili servizi di personalizzazione e campione OEM/ODM.

Invia richiesta

Descrizione del prodotto

HuaYi-FaDaConnettore cavo impermeabile M12 ULcombina un gruppo di cavi stampati, configurazioni multiple di pin e protezione IP68 per apparecchiature elettriche utilizzate in ambienti industriali ed esterni. La serie SQ12 supporta tipi e lunghezze di cavo personalizzati, con contatti in lega di rame placcati oro e materiale dell'alloggiamento classificato UL94 V-0.

Vantaggi

Gruppo cavi integrato

Il connettore SQ12 è stampato con il relativo cavo, eliminando la necessità di cablaggio separato all'estremità del connettore. Il tipo e la lunghezza del cavo possono essere personalizzati per adattarsi alla disposizione delle apparecchiature e ai requisiti di installazione.

M12 UL Waterproof Cable Connector molded cable assembly

Configurazioni multiple di pin

Disponibile nelle versioni a 2, 3, 4 e 5 pin, il connettore si adatta a diverse disposizioni di collegamento elettrico. Il design circolare integra i contatti e il collegamento del cavo in un assieme compatto.

Design dei contatti placcati in oro

I contatti in lega di rame con placcatura in oro forniscono l'interfaccia conduttiva. La resistenza di contatto specificata è inferiore a 5 mΩ e la resistenza di isolamento supera 500 MΩ.

Protezione IP68 e resistenza alla fiamma

Il connettore presenta un grado di protezione IP68 e componenti di tenuta in silicone. L'alloggiamento e le parti isolanti utilizzano tecnopolimeri ad alte prestazioni, con resistenza alla fiamma specificata UL94 V-0. L'intervallo della temperatura operativa è compreso tra -40°C e +105°C.

Specifiche tecniche SQ12

Parametro	Specifica
Nome del prodotto	Connettore cavo impermeabile M12 UL
Modello	SQ12
Tipo di connessione	Assemblaggio cavi modellati
Personalizzazione del cavo	Tipo e lunghezza del cavo
Opzioni perno	2 poli, 3 poli, 4 poli, 5 poli
Colore	Nero
Dado di connessione	Metallo
Grado di impermeabilità	IP68
Calibro del filo	18-22 AWG
Diametro del cavo	4,0–8,0 mm
Corrente nominale	5-10 A
Tensione operativa	300 V CA efficace
Resistere alla tensione	1500 V CA per 1 minuto
Resistenza di contatto	Meno di 5 mΩ
Resistenza di isolamento	Maggiore di 500 MΩ
Durabilità dell'accoppiamento	≥3.000 cicli
Temperatura operativa	da -40°C a +105°C
Resistenza alla fiamma	UL94 V-0
Alloggiamento e isolamento	Tecnopolimeri ad alte prestazioni
Materiale di contatto	Lega di rame placcata oro
Materiale di tenuta	Silicone
Certificazioni elencate	UL, CQC

Prestazioni impermeabili e struttura di connessione

La custodia con grado di protezione IP68 fornisce protezione a tenuta di polvere e resistenza all'ingresso di acqua in condizioni di test definite. I componenti di tenuta in silicone fanno parte della struttura impermeabile del connettore, mentre il dado in metallo fornisce il collegamento meccanico tra i componenti di accoppiamento compatibili.

M12 UL Waterproof Cable Connector waterproof structure

La struttura del cavo stampato riduce la necessità di cablaggio separato all'estremità del connettore. La gamma di diametri del cavo compresa tra 4,0 e 8,0 mm è adatta a gruppi di cavi compatibili, mentre le configurazioni a quattro pin supportano diversi layout di circuito.

Le specifiche fornite non stabiliscono un grado di protezione IP68 separato per un'interfaccia con connettore non accoppiato.

Applicazioni

Sistemi di illuminazione per esterni:Collegamenti in cavo stampato per apparecchi di illuminazione operanti in ambienti esposti.
Automazione industriale:Collegamenti elettrici per macchinari e apparecchiature di controllo compatibili.
Attrezzatura meccanica:Cavi assemblati per apparecchiature che richiedono connettori circolari compatti.
Apparecchiature solari fotovoltaiche:Collegamenti elettrici ausiliari compatibili.
Apparecchiature di comunicazione:Collegamenti via cavo per circuiti di segnale o di alimentazione compatibili.

Le configurazioni dei pin disponibili supportano diverse disposizioni di cablaggio, mentre le lunghezze dei cavi personalizzate si adattano a diversi layout delle apparecchiature.

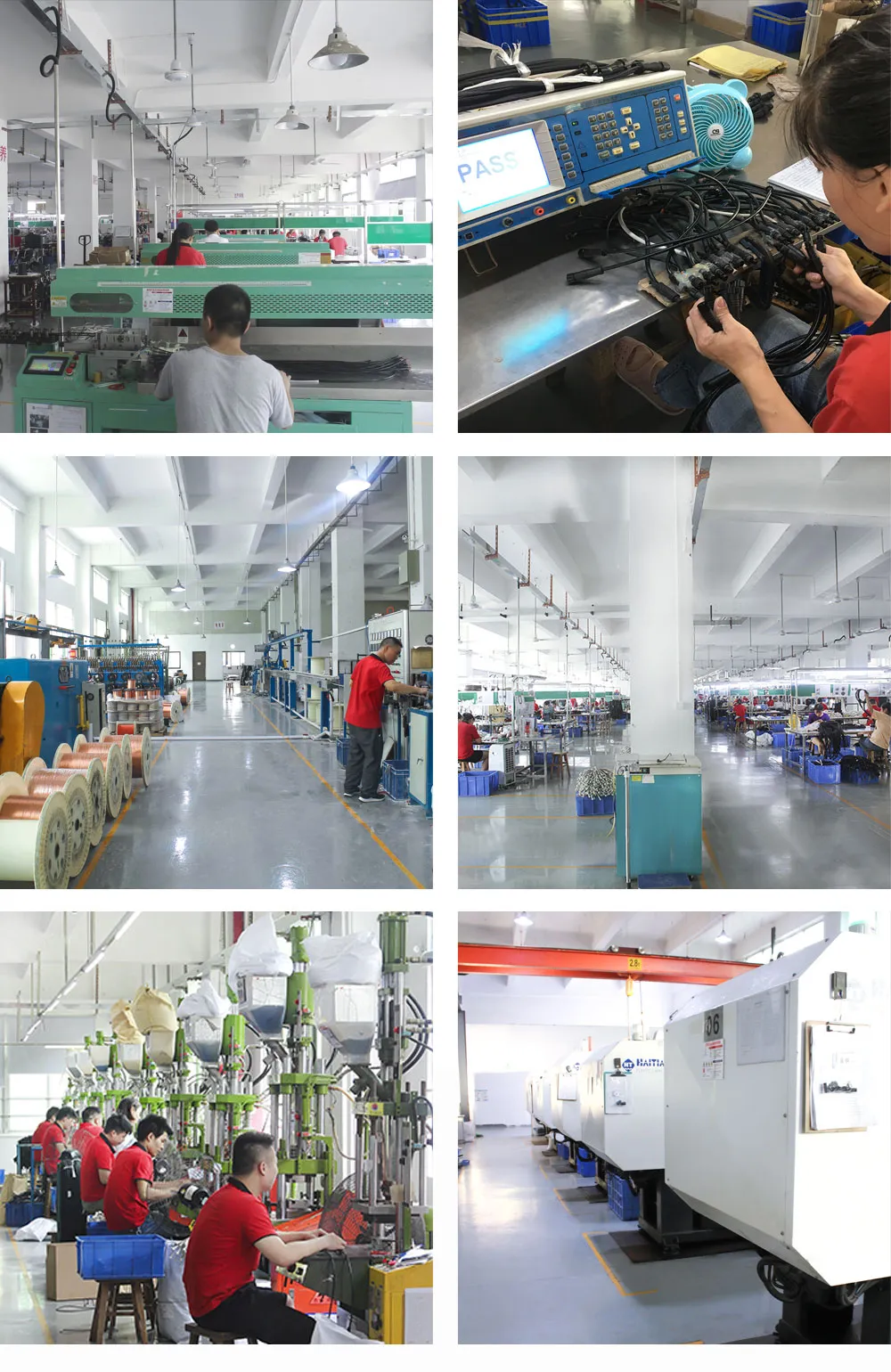

Capacità produttive di HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. è stata fondata nel 2009 ed è specializzata nello sviluppo, produzione e vendita di connettori e cavi impermeabili con il marchio HuaYi-FaDa.

L'azienda conta circa 200 dipendenti e più di 8.000 m² di spazio produttivo. Le sue risorse di produzione includono:

Lavorazione dello stampo:Impianti interni di sviluppo e lavorazione di stampi.
Stampaggio ad iniezione:Presse ad iniezione verticali e orizzontali.
Lavorazione del cavo:Attrezzature per l'estrusione del filo, il taglio automatico e la spelatura.
Elaborazione terminale:Attrezzature per l'assemblaggio di terminali elettrici.
Lavorazioni di precisione:Impianti di fresatura, rettifica e lavorazione a scintilla CNC.
Sviluppo del prodotto:Un team di ricerca e sviluppo indipendente per connettori impermeabili e cavi assemblati personalizzati.

Queste risorse di produzione coprono la produzione di componenti in plastica, la lavorazione dei cavi, gli utensili e la lavorazione di parti metalliche.

Certificazione UL e specifiche dei materiali

La serie SQ12 è elencata con certificazione UL e CQC. Il materiale dell'alloggiamento è conforme alla classificazione di resistenza alla fiamma UL94 V-0 e i pin di contatto utilizzano una lega di rame placcata oro. Questi dettagli sui materiali e sulla certificazione supportano la valutazione tecnica per le applicazioni di apparecchiature elettriche.

La classificazione IP68 del connettore si riferisce alla protezione dall'ingresso di polvere e acqua, mentre la certificazione UL riguarda i requisiti coperti dalla certificazione applicabile. La conformità RoHS non è elencata nei dettagli di certificazione specifici del modello forniti.

M12 UL Waterproof Cable Connector certification

Personalizzazione, campioni e consegna

HuaYi-FaDa offre servizi OEM e ODM per connettori impermeabili e gruppi di cavi.

Personalizzazione del cavo:Tipo e lunghezza del cavo.
Disponibilità del campione:Tre campioni gratuiti per codice articolo per una valutazione una tantum; le spese di spedizione sono a parte.
Tempi di produzione:Solitamente 2–3 settimane dopo l'effettuazione dell'ordine, in base ai requisiti di stock e ordine.
Spedizione espressa:DHL, UPS, FedEx o TNT, con tempi di transito stimati di 2-7 giorni.
Trasporto alla rinfusa:Trasporto marittimo per spedizioni più grandi.

Il connettore per cavo impermeabile HuaYi-FaDa M12 UL è disponibile in configurazioni a quattro pin con gruppi di cavi personalizzabili, protezione IP68, contatti placcati in oro e valori elettrici specificati per apparecchiature industriali ed esterne compatibili.
