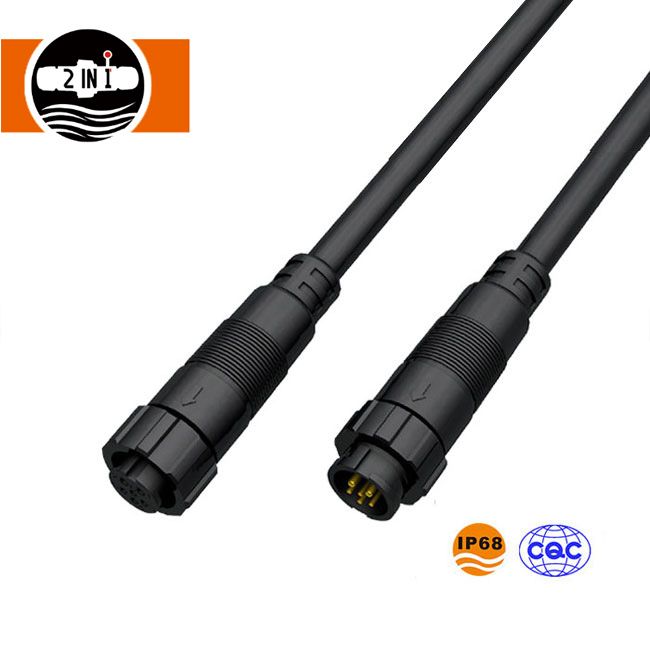

In settori quali le apparecchiature per esterni, l'automazione industriale, l'ingegneria navale e i veicoli a nuova energia, l'affidabilità dei collegamenti elettrici spesso determina la durata dell'intero sistema.Connettori circolari impermeabilisono progettati per risolvere le sfide di connessione in ambienti difficili che coinvolgono umidità, polvere e vibrazioni. Sono più che semplici "tappi": sono soluzioni ingegneristiche complete che integrano tenuta, bloccaggio e trasmissione del segnale.

Perché scegliere Circolare?

Nelle applicazioni ingegneristiche, i vantaggi dei connettori circolari derivano dalla naturale razionalità della loro struttura geometrica.

• Elevato utilizzo dello spazio: la sezione trasversale circolare consente il numero massimo di contatti con il minimo ingombro, consentendo configurazioni di pin ad alta densità.

• Semplice implementazione della tenuta: il profilo circolare, combinato con O-ring o guarnizioni, crea una pressione radiale uniforme, garantendo prestazioni di tenuta affidabili.

• Resistenza meccanica superiore: gli alloggiamenti circolari distribuiscono lo stress in modo uniforme, offrendo una migliore resistenza agli urti e alle vibrazioni rispetto ai connettori rettangolari. I meccanismi di bloccaggio filettati e a baionetta forniscono una sicurezza di accoppiamento più solida.

Al contrario, i connettori standard non impermeabili sono generalmente adatti solo per ambienti interni asciutti. Senza strutture di tenuta, sono soggetti a guasti dovuti all'ingresso di acqua o al degrado UV se esposti all'esterno.

Comprendere le classificazioni IP: il primo passo nella selezione

"Impermeabile" è un concetto generale che deve essere quantificato utilizzando le classificazioni IP (Ingress Protection) nella pratica ingegneristica. Secondo lo standard IEC 60529, la prima cifra dopo IP rappresenta la protezione dalla polvere e la seconda cifra rappresenta la protezione dall'acqua.

Nota chiave: la classificazione IP di un connettore in genere si riferisce alla sua capacità di protezione nella condizione accoppiata. Se la porta dell'apparecchiatura viene esposta per periodi prolungati, è necessario installare un cappuccio protettivo; in caso contrario, la protezione è compromessa.

Materiali e struttura determinano la durata della vita

Oltre alle classificazioni IP, la selezione dei materiali influisce direttamente sulla longevità del connettore in ambienti specifici.

• Materiali dell'alloggiamento: per l'uso esterno a lungo termine, si consigliano materiali termoplastici (come policarbonato e PBT): sono leggeri, resistenti alla corrosione e offrono resistenza ai raggi UV (certificato UL F1). Gli alloggiamenti in metallo (lega di alluminio, acciaio inossidabile) sono adatti laddove è richiesta una maggiore resistenza meccanica o schermatura EMI, dove l'acciaio inossidabile è la scelta preferita per gli ambienti marini con nebbia salina.

• Meccanismi di bloccaggio:

• Bloccaggio filettato: estremamente affidabile, eccellente resistenza alle vibrazioni, adatto per l'industria pesante.

• Blocco a baionetta/push-pull: consente l'inserimento e l'estrazione rapidi con un chiaro feedback udibile del "clic", risparmiando tempo di installazione significativo, ideale soprattutto per operazioni sopra testa o in spazi ristretti.

• Contatti: per garantire la stabilità del segnale, i contatti sono generalmente realizzati in lega di rame con placcatura in oro per resistere all'ossidazione e alla corrosione.

Considerazioni pratiche sull'installazione e sulla manutenzione

Nell'installazione e nella manutenzione effettive, i seguenti punti determinano direttamente se le prestazioni di protezione del connettore sono pienamente realizzate:

1. Evitare tensioni sul cavo: non tirare mai il cavo per accoppiare o disaccoppiare il connettore. La tensione del cavo può danneggiare la struttura di tenuta posteriore, causando il mancato rispetto della classificazione IP. Assicurarsi che durante l'installazione sia previsto un adeguato pressacavo per il cavo.

2. Solo serraggio manuale: ad eccezione delle porte per attrezzi speciali, tutte le operazioni di bloccaggio devono essere eseguite a mano. Un serraggio eccessivo con chiavi o strumenti può danneggiare le filettature o l'alloggiamento.

3. Ispezione regolare: controllare periodicamente se gli anelli di tenuta sono invecchiati o incrinati e se i contatti sono corrosi o contaminati. Per le porte non utilizzate per periodi prolungati, sigillarle con cappucci protettivi.

Marchi e serie tradizionali sul mercato

A seconda dei diversi requisiti applicativi, sul mercato è già disponibile una gamma di prodotti di serie maturi:

Amphenol: la serie X-Lok supporta il bloccaggio rapido push-pull e la serie M12 S-Code soddisfa lo standard IEC 61076-2-111, offrendo gradi di protezione IP67/IP68/IP69K, adatti per l'automazione industriale e il trasporto ferroviario.

Omron: La serie XS5 (M12 SmartClick) presenta un'innovativa struttura di bloccaggio interna che impedisce l'inceppamento dei detriti, supporta il bloccaggio rapido di 1/8 di giro ed è ampiamente utilizzata in scenari di automazione industriale come quello automobilistico, alimentare e delle bevande.

Bulgin: La sua serie 400 fornisce protezione IP68/IP69K, coprendo connessioni di alimentazione, dati e RF, adatta per ambienti difficili come quelli marini e di lavorazione alimentare.

Souriau - Eaton: La serie UTS presenta un alloggiamento in plastica con chiusura a baionetta da 1/3 di giro, con alcuni modelli che mantengono il grado di protezione IP68 anche in condizioni non accoppiate e supporta configurazioni miste di alimentazione e segnale.

HuaYi-FaDa: La serie M26 offre versioni sovrastampate e rimovibili, che supportano il grado di protezione IP68, con proprietà ignifughe, antiossidanti e resistenti alla corrosione, adatte per illuminazione a LED, apparecchiature sceniche, reti intelligenti, energia solare e apparecchiature di automazione, con servizi personalizzati disponibili tra cui la lunghezza del cavo e le opzioni di colore dell'alloggiamento.

Tutti i marchi e i modelli di prodotto di terze parti menzionati in questo articolo sono di proprietà dei rispettivi proprietari e sono forniti solo a scopo di riferimento.Tecnologia HuaYi-FaDaè un produttore indipendente e non ha alcuna affiliazione con i marchi sopra menzionati se non diversamente specificato.
