Quali sono i diversi gradi di impermeabilità dei connettori? Quali sono i corrispondenti requisiti di impermeabilità?

In settori quali quello industriale, automobilistico, dell'elettronica di consumo e delle attrezzature per esterni,connettori impermeabilisono componenti chiave che garantiscono il funzionamento stabile delle apparecchiature in ambienti umidi, polverosi o subacquei.

Gli standard di impermeabilità per i connettori si basano principalmente sullo standard IEC 60529 IP (Ingress Protection) stabilito dalla Commissione Elettrotecnica Internazionale (IEC) e sugli standard di classificazione IP ISO 20653. Gli standard nazionali cinesi fanno riferimento allo standard stabilito da QC/T 413.

Standard diversi riflettono requisiti e caratteristiche applicativi diversi e ogni standard viene continuamente aggiornato e migliorato man mano che le applicazioni si sviluppano.

Gli standard IP comuni sono spiegati di seguito:

Significato del grado di protezione IP

Primo Numero (Classificazione Antipolvere):Va da 0 a 6, indicando la capacità di proteggere dall'intrusione di corpi solidi estranei. Più alto è il numero, più forte è la protezione. Ad esempio, il grado 0 non fornisce alcuna protezione, mentre il grado 6 previene completamente l'intrusione di polvere.

Secondo numero (grado di impermeabilità): varia da 0 a 8, indicando la capacità di proteggere dall'intrusione di acqua liquida. Più alto è il numero, migliore è la prestazione di impermeabilità.

Classificazione antipolvere (prima cifra)

I gradi di protezione dalla polvere vanno da 0 a 6, che rappresentano la capacità dell'apparecchiatura di proteggere dalla polvere:

IP0X: nessuna protezione, nessuna capacità antipolvere.

IP1X: protegge dall'ingresso di oggetti solidi di diametro superiore a 50 mm.

IP2X: protegge dall'ingresso di oggetti solidi di diametro superiore a 12,5 mm.

IP3X: protegge dall'ingresso di oggetti solidi di diametro superiore a 2,5 mm.

IP4X: protegge dall'ingresso di oggetti solidi di diametro superiore a 1 mm.

IP5X: protegge dall'ingresso di polvere, ma non completamente; una piccola quantità di polvere può essere tollerata all'interno dell'apparecchiatura.

 IP6X: protegge completamente dall'ingresso di polvere; l'interno dell'apparecchiatura è privo di polvere.

Grado di impermeabilità specifico (seconda cifra) e requisiti

• IPX1: nessun effetto dovuto al gocciolamento verticale dell'acqua; può essere posizionato in un luogo riparato durante la pioggia leggera.

• IPX2: resistente al gocciolamento d'acqua con un'inclinazione di 15°, leggermente più rigido di IPX1, adatto per apparecchiature posizionate ad angolo.

• IPX3: resistente agli spruzzi d'acqua da angoli fino a 60°.

• IPX4: resistente agli spruzzi d'acqua provenienti da tutte le direzioni.

• IPX5: resistente ai getti d'acqua, resiste a forti getti d'acqua provenienti da tutte le direzioni.

• IPX6: resistente a forti getti d'acqua, sopporta forti flussi d'acqua da tutte le direzioni.

• IPX7: resistente all'immersione, può essere immerso in acqua a una certa profondità e per un certo periodo di tempo, ad esempio entro 1 metro e per non più di 30 minuti.

• IPX8: resistente all'immersione continua, può essere immerso continuamente in acqua a una certa profondità e per un certo periodo di tempo, come i connettori utilizzati nelle apparecchiature di esplorazione delle profondità marine.

Esiste una classificazione specifica: IPX9K.

In precedenza, IPX4K, IPX6K e IPX9K erano esclusivi del settore automobilistico, ma in seguito la loro applicazione si è estesa ad altri settori.

Nelle serie ISO 16750, DIN 40050 e ISO 20653, IPX9K è il grado di impermeabilità più severo. Ciò include il test IPX9K nello standard dell'industria automobilistica nazionale QC/T417.1-2001, "Metodi di prova e requisiti generali di prestazione per connettori di cablaggi automobilistici".

Con i successivi aggiornamenti degli standard e l'aggiunta di nuove aree di applicazione, i campi di applicazione di IPX9K hanno continuato ad espandersi.

• IPX9K: il grado di impermeabilità più elevato, in grado di essere pulito in condizioni di alta temperatura e alta pressione, adatto per apparecchiature per la lavorazione alimentare, macchine agricole, idropulitrici ad alta pressione e altre apparecchiature.

Raccomandazione sulla forza del marchio: perché scegliere la tecnologia HuaYi-FaDa

Tecnologia HuaYi-FaDaè un'impresa nazionale professionale specializzata nella ricerca e sviluppo, nella produzione e nella vendita di connettori impermeabili, che possiede anni di esperienza nella produzione, un sistema di produzione completo e processi di controllo qualità maturi.

Ci concentriamo sulla progettazione e produzione dicollegamento impermeabilesoluzioni, con prodotti che coprono molteplici serie tra cui connettori di segnale, connettori di alimentazione e connettori di rete, ampiamente utilizzati nell'automazione industriale, illuminazione esterna, nuova energia, apparecchiature di comunicazione, apparecchiature sceniche e sistemi di monitoraggio. I nostri vantaggi principali:

Forza della fabbrica professionale: disponiamo di laboratori di produzione di stampi, stampaggio a iniezione, produzione di fili e assemblaggio, che forniscono un servizio completo dalla progettazione alla consegna, garantendo qualità e tempi di consegna stabili e controllabili.

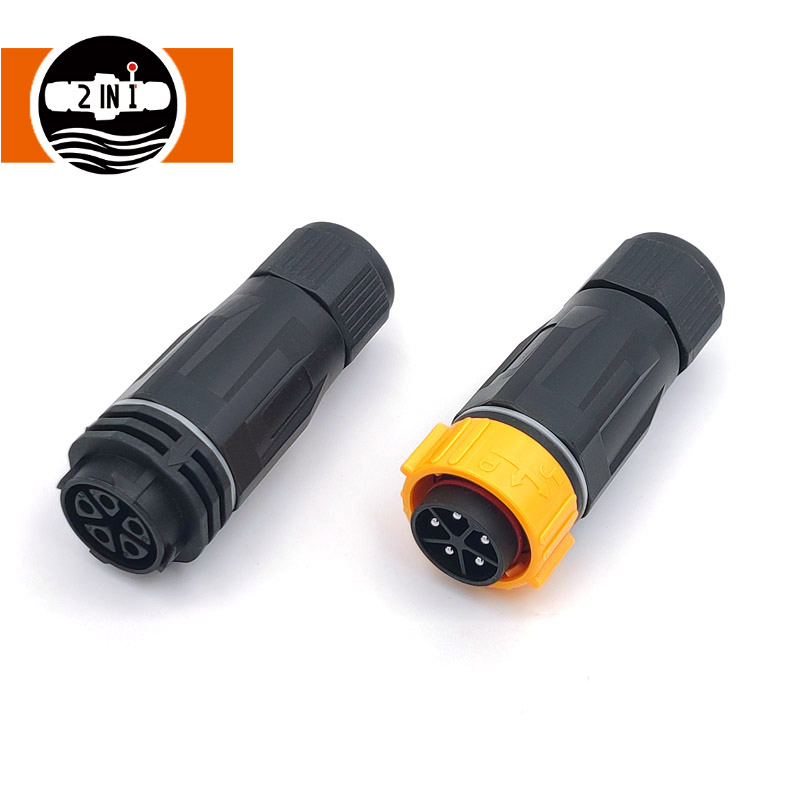

Gamma completa di prodotti impermeabili: offriamo connettori miniaturizzati M8, connettori di alimentazione ad alta corrente da 40 A, connettori di rete impermeabili RJ45, connettori impermeabili con bloccaggio a vite, ecc., soddisfacendo le esigenze di connessione di vari dispositivi.

Prestazioni del prodotto stabili e affidabili: utilizzando tecnopolimeri ad alta specifica, contatti in lega di rame e strutture di tenuta in silicone, i nostri prodotti raggiungono un grado di protezione IP67/IP68, consentendo l'uso a lungo termine in ambienti umidi, polverosi e ad alta/bassa temperatura.

Certificazioni complete e controllo di qualità: i nostri prodotti sono CE, RoHS e altre certificazioni. Ogni prodotto viene sottoposto a molteplici cicli di test prima di lasciare la fabbrica per garantire connessioni stabili e un utilizzo sicuro.

Personalizzazione flessibile e servizio rapido: supportiamo i requisiti di personalizzazione per lunghezza dei cavi, connettori, numero di nuclei e metodi di installazione. Forniamo test sui campioni, supporto tecnico, consegna rapida e servizio post-vendita.
