Come scegliere e ottimizzare i connettori circolari stagni per applicazioni industriali?

Astratto: Connettori circolari stagnisvolgono un ruolo fondamentale nel mantenere collegamenti elettrici affidabili in ambienti difficili. Questo articolo esplora la selezione, i parametri tecnici e le applicazioni pratiche di questi connettori, fornendo una guida approfondita per ingegneri, specialisti degli appalti e professionisti industriali. Le domande chiave riguardanti installazione, manutenzione e compatibilità vengono affrontate in dettaglio, evidenziando l'importanza di scegliere il tipo di connettore corretto per prestazioni a lungo termine.

---

1. Comprendere i connettori circolari stagni

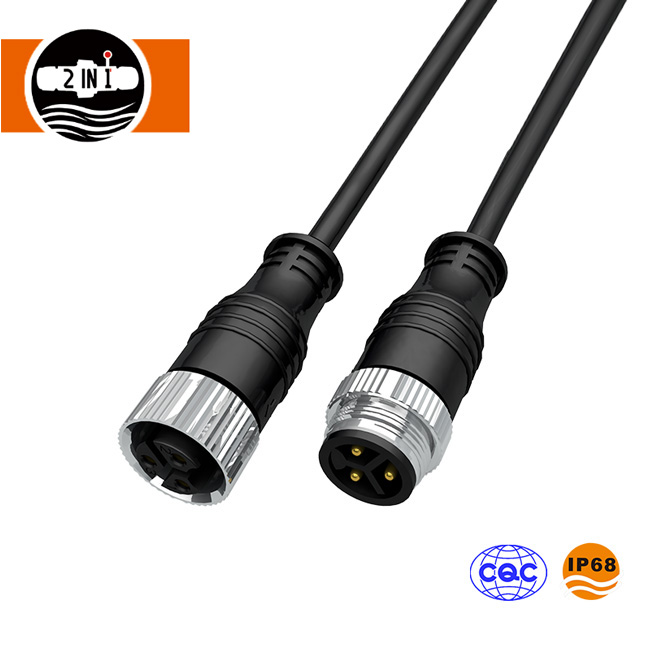

I connettori circolari a tenuta stagna sono connettori elettrici specializzati progettati per impedire l'ingresso di acqua e garantire una connettività affidabile in applicazioni industriali, automobilistiche e marine. Questi connettori vengono spesso utilizzati in condizioni ambientali difficili in cui umidità, polvere e vibrazioni possono compromettere i sistemi elettrici. Offrendo meccanismi di tenuta superiori, materiali durevoli e strutture meccaniche robuste, questi connettori mantengono prestazioni elettriche costanti.

L'obiettivo principale di questa guida è esaminare i criteri per la selezione dei connettori circolari a tenuta stagna appropriati, comprenderne le specifiche tecniche e affrontare le sfide frequentemente incontrate nelle applicazioni pratiche.

---

2. Specifiche tecniche e criteri di selezione

La scelta del giusto connettore circolare a tenuta stagna richiede una conoscenza approfondita dei suoi parametri tecnici. Di seguito una tabella riepilogativa delle specifiche essenziali:

Parametro	Dettagli
Tipo di connettore	Circolare, multipolare
Materiale	Lega di alluminio/acciaio inossidabile/termoplastico
Grado di protezione IP	IP67, IP68, IP69K (a seconda dell'ambiente)
Temperatura operativa	Da -40°C a +125°C
Valutazione attuale	Fino a 20A per contatto
Valutazione della tensione	Fino a 600 V CA/CC
Placcatura dei contatti	Oro, argento o stagno per resistenza alla corrosione
Compatibilità diametro cavo	da 3 mm a 20 mm
Stile di connessione	Chiusura a vite, chiusura a baionetta, push-pull
Resistenza ambientale	UV, nebbia salina, vibrazioni, urti

I criteri di selezione chiave includono:

• Ambiente applicativo (marino, industriale, automobilistico)
• Grado di protezione IP e meccanismo di tenuta richiesti
• Carico elettrico (requisiti di tensione e corrente)
• Durabilità meccanica e cicli di accoppiamento
• Facilità di installazione e manutenzione

---

3. Sfide e soluzioni comuni

3.1 Come garantire una tenuta adeguata in condizioni difficili?

Una corretta sigillatura implica la scelta di connettori con O-ring e guarnizioni adeguati, compatibili con la temperatura operativa specifica e l'esposizione chimica. La corretta applicazione della coppia durante l'installazione previene le perdite senza danneggiare il connettore.

3.2 Come verificare la compatibilità elettrica con i sistemi esistenti?

La compatibilità elettrica richiede il controllo dei valori nominali di corrente e tensione del connettore rispetto ai requisiti del sistema. Il materiale dei contatti e la placcatura devono corrispondere alle esigenze di corrosione e conduttività dell'applicazione per prevenire il degrado del segnale.

3.3 Come mantenere le prestazioni del connettore nel tempo?

L'ispezione e la pulizia regolari dei contatti, l'applicazione di grasso dielettrico e la garanzia che i cavi non siano sottoposti a tensione riducono l'usura e prevengono guasti prematuri. I test periodici in condizioni di carico e ambientali garantiscono l'affidabilità a lungo termine.

---

4. Domande frequenti sui connettori circolari stagni

D1: Per quali ambienti sono più adatti questi connettori?

R1: I connettori circolari impermeabili sono ideali per applicazioni industriali, automobilistiche, marine ed esterne in cui l'esposizione ad acqua, polvere e vibrazioni è comune. I connettori con grado di protezione da IP67 a IP69K sono particolarmente efficaci in condizioni di elevata umidità o sommerse.

D2: Quanti cicli di accoppiamento possono sopportare in genere questi connettori?

R2: A seconda del materiale e del design, la maggior parte dei connettori di alta qualità può gestire da 500 a 1000 cicli di accoppiamento senza una significativa perdita di prestazioni. L'ispezione regolare garantisce la longevità e identifica i componenti usurati prima del guasto.

Q3: Esistono diversi stili di connessione e in che modo influiscono sull'installazione?

R3: Sì. Gli stili di connessione comuni includono il bloccaggio a vite, il bloccaggio a baionetta e il push-pull. Il bloccaggio a vite garantisce la tenuta più forte ma richiede una coppia precisa. Il bloccaggio a baionetta consente un assemblaggio più rapido con una tenuta moderata, mentre il push-pull consente un accoppiamento e disaccoppiamento rapido con un contatto elettrico affidabile.

D4: In che modo le temperature estreme possono influire sulle prestazioni?

R4: Le temperature estreme possono influire sui materiali di tenuta e sulla conduttività dei contatti. La selezione di connettori classificati per l'intervallo operativo previsto (da -40°C a +125°C) garantisce prestazioni costanti, anche in condizioni variabili.

Q5: Questi connettori possono essere personalizzati per applicazioni uniche?

R5: Sì. Molti produttori offrono configurazioni di pin, materiali e classificazioni IP personalizzate per soddisfare requisiti industriali specifici, inclusi diametri di cavo unici, tensioni nominali più elevate e placcatura resistente alla corrosione.

---

5. Conclusione e contatto

I connettori circolari stagni sono componenti essenziali negli impianti elettrici industriali, marini e per esterni. La scelta del connettore corretto implica la comprensione dei requisiti ambientali, delle specifiche elettriche, della durabilità meccanica e delle pratiche di installazione corrette. Considerando tutti i parametri tecnici e le domande più frequenti, i professionisti possono garantire connessioni affidabili e durature.

Per soluzioni e personalizzazioni di alta qualità,Fabbrica cinese di connettori circolari stagnifornisce una gamma completa di prodotti progettati per soddisfare le diverse esigenze industriali.Contattacioggi per discutere le vostre esigenze e ottenere una guida professionale.
