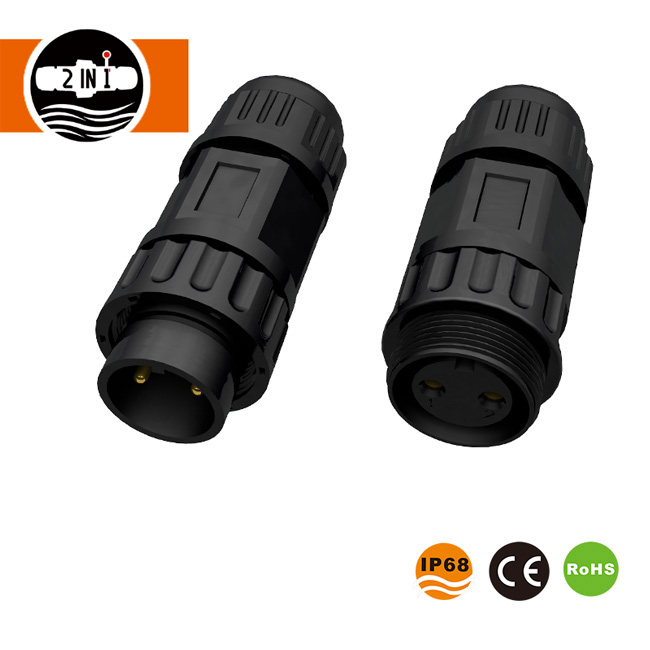

Connettore multi pin impermeabile per filo di saldatura

Il connettore multipin impermeabile per filo di saldatura è un connettore progettato da HuaYi-FaDa Technology per ambienti esterni, umidi e difficili. La sua funzione principale è quella di ottenere una connessione impermeabile tra i cavi garantendo al contempo stabilità del segnale e della trasmissione di potenza. Questo prodotto utilizza un metodo di connessione saldato, che consente un facile collegamento e scollegamento dopo l'assemblaggio. La disconnessione è semplice come svitare il corpo principale, rendendolo facile ed efficiente da usare.

Parametro

Struttura del prodotto e componenti principali

Le prestazioni di impermeabilità del connettore per filo di saldatura impermeabile multipin derivano dal suo design collaborativo multicomponente. Questi componenti lavorano insieme per formare un sistema completo di protezione e tenuta. I componenti principali includono:

• O-ring: realizzati in silicone resistente all'invecchiamento e alle alte/basse temperature, incorporato nell'interfaccia del connettore, impedisce efficacemente l'ingresso di umidità attraverso gli spazi di accoppiamento, migliora le prestazioni di tenuta del nucleo, si adatta all'uso a lungo termine in vari ambienti e non perde facilmente la forza di pre-serraggio a causa dell'espansione e della contrazione termica.

• Sigillante impermeabile: riempie gli spazi critici all'interno del connettore, rafforzando ulteriormente l'effetto sigillante, impedendo a umidità, polvere e altre impurità di entrare nei circuiti interni, evitando contatti scadenti o cortocircuiti e garantendo la stabilità della connessione elettrica.

• Guarnizioni terminali flessibili: progettate specificamente per i cavi dopo la saldatura, avvolgono strettamente la superficie del cavo, stringendo la guarnizione, adattandosi a cavi di diverso diametro, impedendo all'umidità di penetrare nel giunto del connettore del cavo e possedendo anche un certo grado di resistenza alla flessione e alla trazione.

• Custodia in metallo/plastica tecnica: costruita con materiali ad alta resistenza, possiede un'eccellente resistenza meccanica, resistenza alla corrosione e resistenza agli urti, proteggendo i contatti e i circuiti interni. Adatto ad ambienti complessi come ambienti esterni e industriali, fornisce anche una sigillatura ausiliaria.

• Contatti del filo di saldatura: realizzati in lega di rame di alta qualità, lavorati con precisione e trattati in superficie, questi contatti presentano una bassa resistenza di contatto, un'eccellente conduttività e forti connessioni saldate, garantendo efficacemente una trasmissione stabile di potenza e segnale e resistendo all'ossidazione per un uso a lungo termine.

Dettagli del prodotto del connettore per filo di saldatura impermeabile multipin

Connessione:

Qualificazione del prodotto del connettore multipolare per filo di saldatura impermeabile

Questo connettore per filo di saldatura impermeabile multipin ha superato il certificato CE, RoHS, CQC. È con livello impermeabile IP68.

Vantaggi tecnici

I. Vantaggi della tecnologia di tenuta

Il nostro connettore multi-pin per filo di saldatura impermeabile utilizza un design della struttura di tenuta multistrato, che combina O-ring, sigillante impermeabile e guarnizioni terminali flessibili per ottenere gradi di impermeabilità IP67 e IP68. La classificazione IP68 consente l'immersione in 1 metro d'acqua per oltre 30 minuti senza perdite, fornendo completa resistenza alla polvere e all'acqua. Può resistere alla pioggia esterna, agli ambienti umidi e alla contaminazione da olio industriale, proteggendo efficacemente i punti di connessione dalla corrosione ambientale esterna.

II. Vantaggi delle prestazioni elettriche

I contatti sono realizzati in lega di rame di alta qualità, lavorati con precisione e trattati in superficie, garantendo una resistenza di contatto bassa e stabile e un'eccellente conduttività. Ciò riduce efficacemente l'attenuazione del segnale e la perdita di potenza, garantendo potenza stabile e trasmissione del segnale. Il prodotto vanta eccellenti prestazioni di isolamento, con un'impedenza di isolamento ≥20 megaohm e una tensione di tenuta di 250 V CC/50 millisecondi, prevenendo efficacemente cortocircuiti, perdite e altri rischi per la sicurezza e adattandosi a vari scenari di applicazione di tensione e corrente.

III. Vantaggi della progettazione strutturale

Il connettore multi-pin per filo di saldatura impermeabile presenta un design strutturale intuitivo, che facilita il collegamento semplice del filo e un'elevata efficienza di assemblaggio. Consente un inserimento e una rimozione agevoli, consentendo un rapido plug-and-play dopo il montaggio. La disconnessione è semplice come svitare il corpo principale e non richiede strumenti complicati. Il prodotto utilizza un design polarizzato con una struttura di guida con chiavetta per prevenire efficacemente l'errato inserimento e garantire una corretta installazione. La robusta struttura del guscio fornisce un'eccellente resistenza agli urti e alla trazione, adatta per un uso a lungo termine.

IV. Vantaggi materiali

Il guscio è realizzato in tecnopolimeri o metallo ad alta resistenza, che possiede un'eccellente resistenza alla corrosione, resistenza alle alte e basse temperature e resistenza meccanica. Può resistere a un ampio intervallo di temperature da -40 ℃ a +85 ℃ e non è soggetto a invecchiamento o deformazione. Le guarnizioni sono realizzate in silicone o gomma fluorurata resistente all'invecchiamento e agli agenti chimici, garantendo una lunga durata e prolungando la durata del prodotto. I materiali di contatto sono sottoposti a una selezione rigorosa, mostrando resistenza all'ossidazione e all'usura per garantire stabilità e durata della connessione.

1. Quale grado di impermeabilità specifico soddisfa il connettore multipin impermeabile per filo di saldatura?

R: Il grado di impermeabilità standard del nostro prodotto è IP67 e possiamo personalizzarlo su IP68 su richiesta. IP67 fornisce una protezione completa contro la polvere, senza perdite dopo l'immersione in 1 metro d'acqua per 30 minuti. IP68 consente l'immersione subacquea a lungo termine (la profondità specifica può essere personalizzata), prevenendo completamente l'intrusione di acqua e soddisfacendo gli standard IEC 60529.

2. Quali specifiche dei pin sono supportate dal prodotto? È possibile personalizzare i pin speciali?

R: Le specifiche dei pin standard includono 2 pin, 3 pin, 4 pin, 8 pin e 12 pin, nonché pin combinati di alimentazione e segnale (2+3 pin, 2+4 pin). Supportiamo specifiche di pin speciali personalizzate, che possono essere progettate e prodotte dal nostro team di ricerca e sviluppo in base alle esigenze specifiche del cliente per soddisfare scenari applicativi personalizzati.

3. È possibile personalizzare la lunghezza del cavo e il diametro del filo della versione con cavo con fili?

R: Sì, possono essere personalizzati. La lunghezza, il diametro e il materiale del cavo della versione cablata possono essere regolati in base alle esigenze del cliente. Raccomanderemo specifiche di cavo adeguate in base allo scenario applicativo del cliente per garantire connessioni affidabili e applicabili.

4. Qual è la durata del prodotto? Qual è il periodo di garanzia?

R: In condizioni di utilizzo normale, il prodotto ha una durata di accoppiamento di ≥ 500 cicli, con una durata complessiva di oltre 5 anni. Forniamo una garanzia di qualità di 3 anni. Durante il periodo di garanzia, i danni causati da problemi di qualità del prodotto verranno riparati o sostituiti gratuitamente.

5. Come richiedere campioni gratuiti? Quanto tempo richiede la consegna del campione?

R: I clienti possono richiedere campioni gratuiti contattando il servizio clienti. Per ogni modello è possibile richiedere fino a 3 campioni. Il tempo di consegna del campione è di 3-5 giorni lavorativi. Organizzeremo la produzione e la spedizione il prima possibile per garantire che i clienti possano testare tempestivamente le prestazioni del prodotto.

6. Qual è il ciclo di consegna dell'ordine? Supportate la personalizzazione OEM/ODM?

R: Il ciclo di consegna standard dell'ordine è di 2-3 settimane. Gli ordini più grandi possono essere adattati in base ai piani di produzione. Supportiamo servizi di personalizzazione OEM/ODM e possiamo personalizzare esclusivi prodotti con connettori per cavi di saldatura multipin impermeabili in base al marchio, alle specifiche e ai requisiti di progettazione del cliente.

7. Qual è l'intervallo di temperatura operativa del prodotto? Può resistere ad ambienti estremi?

R: L'intervallo di temperatura operativa normale del prodotto è compreso tra -40 ℃ e +85 ℃. Ha un'eccellente resistenza alle alte e basse temperature e può adattarsi agli ambienti esterni freddi, alle alte temperature e ad alte temperature industriali. Presenta inoltre resistenza all'olio, resistenza alla corrosione chimica e resistenza ai raggi UV, consentendo un funzionamento stabile in ambienti complessi ed estremi.
