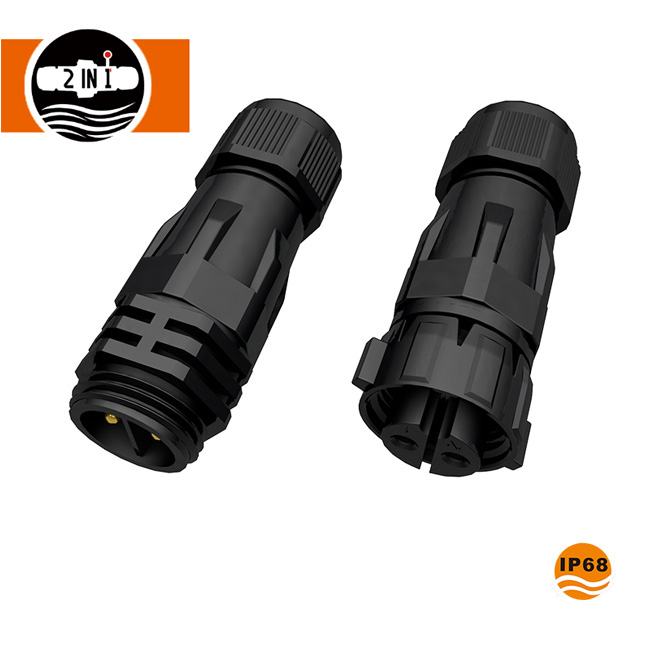

Connettore a vite maschio femmina impermeabile M19

Il connettore a vite maschio e femmina impermeabile M19 è un connettore impermeabile universale sviluppato e prodotto in modo indipendente dalla tecnologia HuaYi-FaDa. La sua funzione principale è quella di ottenere una connessione affidabile del circuito e una protezione della tenuta ambientale, adatta a vari scenari che richiedono impermeabilizzazione e protezione dalla polvere. Utilizziamo processi di produzione standardizzati per garantire la precisione dimensionale e la coerenza delle prestazioni di ciascun connettore a vite maschio e femmina impermeabile M19. Siamo in grado di fornire specifiche a 2 pin, 3 pin e 4 pin in base alle esigenze del cliente per soddisfare le effettive esigenze delle diverse connessioni del circuito.

Questo prodotto utilizza un metodo di cablaggio con terminale a vite, eliminando la necessità di strumenti complessi per completare i collegamenti dei cavi, migliorando significativamente l'efficienza dell'installazione e riducendo i tassi di errore di cablaggio. Il connettore a vite maschio e femmina impermeabile M19 è dotato di un nuovo alloggiamento in nylon con eccellente resistenza all'usura, resistenza alle alte e basse temperature e resistenza alla corrosione, che lo rende adatto per ambienti industriali ed esterni difficili. I contatti in lega di rame nichelato garantiscono efficacemente una conduttività stabile, riducono la resistenza di contatto e prevengono guasti alle apparecchiature dovuti a scarso contatto.

Caratteristiche principali del prodotto

• Affidabile impermeabile e antipolvere: il prodotto raggiunge un grado di impermeabilità IP68, consentendo l'immersione in 1 metro di acqua pulita per 4 ore senza perdite. È inoltre completamente antipolvere, impedendo efficacemente l'ingresso di polvere e umidità nei componenti interni, proteggendo la sicurezza dei circuiti ed è adatto a varie applicazioni come l'illuminazione esterna e nuove fonti di energia.
• Compatibilità con specifiche multiple: le configurazioni standard includono opzioni a 2 core, 3 core e 4 core. Su richiesta è disponibile la personalizzazione con più nuclei. Il cablaggio supporta connessioni con terminali a vite per un facile utilizzo e compatibilità con diverse specifiche dei cavi, offrendo una forte versatilità.
• Selezione di materiali durevoli: il guscio esterno è realizzato in nuovo materiale di nylon, ritardante di fiamma V-0, con un intervallo di temperatura compreso tra -25 ℃ e 105 ℃ ed elevata resistenza meccanica; i contatti sono realizzati in lega di rame nichelato, garantendo conduttività stabile, resistenza all'ossidazione e resistenza alla corrosione, prolungando la durata del prodotto.
• Installazione semplice ed efficiente: utilizzando un design del connettore filettato maschio-femmina, consente un inserimento e una rimozione fluidi e un blocco sicuro. Non è richiesta alcuna esperienza di installazione professionale; il montaggio e lo smontaggio possono essere completati rapidamente, facilitando la futura manutenzione e riparazione delle apparecchiature.
• Rigoroso controllo di qualità: ogni connettore a vite maschio-femmina impermeabile M19 è sottoposto a ispezione completa al 100%, non a campionamento in batch, che copre indicatori chiave come resistenza di contatto, resistenza di isolamento e prestazioni di impermeabilità per garantire che le prestazioni del prodotto soddisfino gli standard.

Vantaggi tecnici del prodotto

1. Vantaggi della tecnologia di tenuta

Utilizziamo un design della struttura di tenuta multistrato, combinato con anelli impermeabili in silicone di alta qualità e processo di resinatura epossidica, migliorando efficacemente le prestazioni di tenuta del prodotto. Resiste agli effetti di pioggia, umidità, polvere e altri fattori ambientali, garantendo connessioni affidabili in ambienti complessi. La struttura di tenuta è stata sottoposta a ripetuti test e può resistere all'inserimento e alla rimozione a lungo termine, nonché alla corrosione ambientale, resistendo all'invecchiamento e alla deformazione, garantendo un funzionamento stabile a lungo termine del prodotto.

2. Conduttività ottimizzata

I contatti del connettore a vite maschio e femmina impermeabile M19 sono realizzati in lega di rame di elevata purezza con superficie nichelata. Ciò non solo riduce la resistenza di contatto (≤10 mΩ) ma migliora anche la resistenza all'ossidazione e alla corrosione, evitando problemi come scarsa conduttività e surriscaldamento causati dall'ossidazione dei contatti. Allo stesso tempo, il design del terminale a vite garantisce una connessione sicura del cavo, riducendo i contatti allentati e garantendo la stabilità e la sicurezza della trasmissione del circuito.

3. Vantaggi della progettazione strutturale

Il prodotto presenta un design compatto della struttura filettata, che si traduce in dimensioni ridotte e spazio di installazione minimo richiesto, adattabile alle esigenze di installazione di varie apparecchiature. La calotta è realizzata utilizzando un processo di stampaggio a iniezione in un unico pezzo, eliminando le cuciture e migliorando ulteriormente le prestazioni di impermeabilità e la resistenza meccanica. Le spine maschio e femmina sono altamente compatibili; i prodotti dello stesso modello e specifica possono essere completamente accoppiati e smontati, facilitando l'assemblaggio e la sostituzione di massa.

4. Vantaggi dell'adattabilità ambientale

Il connettore a vite maschio e femmina impermeabile M19 può funzionare in un intervallo di temperatura compreso tra -25 ℃ e 105 ℃, con un intervallo di temperatura di conservazione compreso tra -25 ℃ e 85 ℃. Può funzionare normalmente in ambienti con pressione atmosferica compresa tra 86 e 106 kPa e umidità relativa ≤90%. Dopo il test in nebbia salina (soluzione di cloruro di sodio al 5%, 35±2℃, 48 ore), il prodotto non ha mostrato alcuna corrosione significativa, rendendolo adatto ad ambienti corrosivi come aree costiere e impianti chimici, con un'ampia gamma di applicazioni.

Parametro del connettore a vite maschio femmina impermeabile M19

Caratteristica e applicazione del connettore a vite maschio femmina impermeabile M19

● Assemblaggio: tipo filo-filo (senza cavo), filo-scheda
● Terminazione a vite, può essere assemblata in loco, non è necessaria alcuna saldatura, facile e conveniente.
● Adatto per diametro esterno del cavo compreso tra 5,0 e 11,5 mm.
● Pin di contatto in lega di rame nichelato con spessore 3um.

Dettagli del prodotto del connettore a vite maschio femmina impermeabile M19

Connessione:

FAQ (domande frequenti)

1. È possibile personalizzare il numero di core nel connettore a vite maschio e femmina impermeabile M19

SÌ. Solitamente offriamo specifiche a 2, 3 e 4 core. Possiamo anche personalizzare core a 5 o più core in base alle esigenze del cliente. Si prega di contattare il nostro servizio clienti per confermare i dettagli di personalizzazione.

2. Il prodotto raggiunge davvero un grado di impermeabilità IP68?

SÌ. Il nostro connettore a vite maschio e femmina impermeabile M19 è stato sottoposto a rigorosi test di impermeabilità. Secondo gli standard IEC 60529, può essere immerso in 1 metro di acqua pulita per 4 ore senza perdite, essendo allo stesso tempo completamente resistente alla polvere. I risultati dei test soddisfano i requisiti IP68, rendendolo sicuro per ambienti esterni e umidi.

3. Come ottenere campioni di prodotto?

Offriamo servizi di campionamento gratuiti, fornendo 3 campioni per modello gratuitamente. I clienti devono pagare solo la spedizione. Puoi inviare una richiesta di campione tramite un messaggio sul nostro sito web, una consultazione online o contattando il nostro team di vendita. Organizzeremo tempestivamente la consegna del campione.

4. Qual è il ciclo di consegna dell'ordine?

Il ciclo di consegna standard dell'ordine è di 2-3 settimane. Il tempo di consegna specifico verrà adeguato in base a fattori quali la quantità dell'ordine e i requisiti di personalizzazione. Confermeremo con te i tempi di consegna specifici prima di effettuare un ordine per garantire una spedizione tempestiva.

5. La qualità del prodotto è garantita? Qual è il periodo di garanzia?

Tutti i nostri prodotti sono sottoposti a ispezione al 100% e il processo di produzione segue rigorosamente gli standard del sistema di qualità ISO 9001, fornendo una garanzia di qualità di 3 anni. Durante il periodo di garanzia, se il prodotto presenta problemi di qualità non causati da errori umani, forniremo tempestivamente servizi di riparazione o sostituzione.

6. Supportate i servizi OEM/ODM?

SÌ. Disponiamo di un team di ricerca e sviluppo e di un laboratorio di produzione indipendenti e possiamo fornire servizi OEM/ODM in base alle esigenze del cliente, inclusa la personalizzazione dell'aspetto del prodotto, delle specifiche, dell'imballaggio, ecc., per soddisfare i requisiti del marchio e del prodotto dei clienti.
