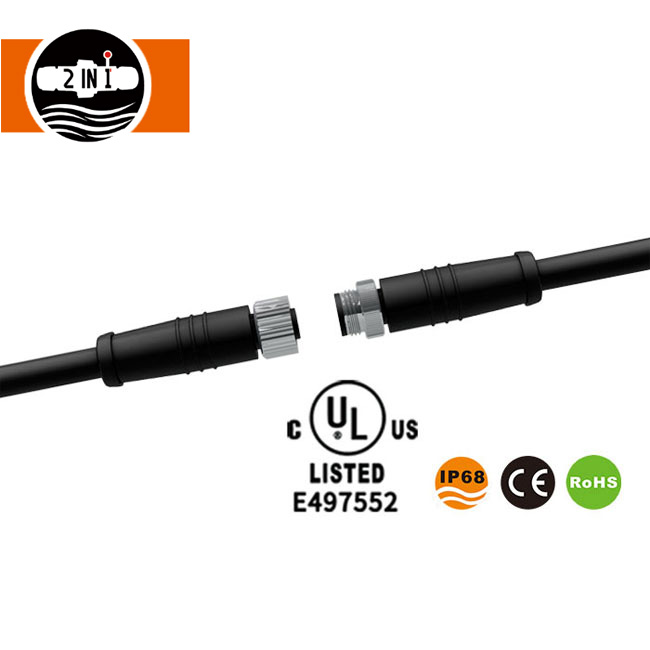

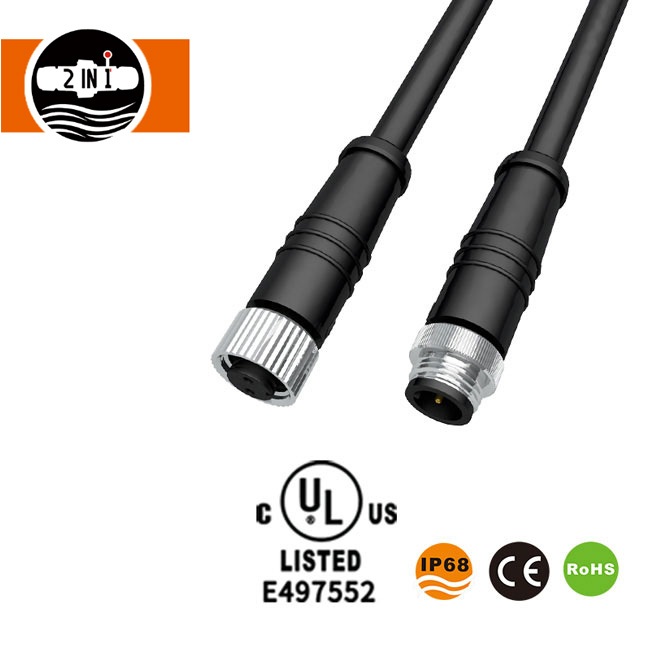

Connettore cavo elettrico impermeabile M12

Il connettore per cavo elettrico impermeabile M12 è uno dei prodotti principali di HuaYi-FaDa Technology, progettato specificamente per vari scenari di connessione elettrica che richiedono impermeabilità e resistenza alla corrosione. Bilancia praticità e durata, adattandosi a una varietà di condizioni di lavoro complesse. Il prodotto adotta un design modulare: la parte superiore presenta interfacce di contatto placcate in oro per garantire una trasmissione stabile di corrente e segnale; la parte centrale ha un dado di bloccaggio in metallo per migliorare la stabilità della connessione ed evitare il distacco indotto dalle vibrazioni; e la parte inferiore ha un guscio in nylon PA66 con eccellente resistenza agli agenti atmosferici e prestazioni protettive. Questi tre elementi lavorano insieme per garantire un funzionamento stabile del connettore del cavo elettrico impermeabile M12 anche in ambienti difficili. Siamo sempre orientati al cliente, ottimizziamo la struttura del prodotto e miglioriamo le prestazioni del prodotto per rendere questo connettore per cavo elettrico impermeabile M12 adattabile alle effettive esigenze applicative di più settori e ridurre il rischio di errore di connessione per i nostri clienti.

Parametro del connettore del cavo elettrico impermeabile M12

Analisi della struttura del prodotto

Parte superiore: interfaccia di contatto placcata in oro

La parte superiore del connettore del cavo elettrico impermeabile M12 è l'area di contatto principale, realizzata in ottone placcato oro. La placcatura in oro uniforme e densa isola efficacemente il connettore da sostanze corrosive come aria e umidità, prevenendo l'ossidazione e la ruggine e garantendo la continuità e la stabilità della trasmissione di corrente e segnale. Il design dei contatti è conforme agli standard del settore, garantendo un inserimento e una rimozione fluidi e un contatto stretto. Ciò riduce efficacemente la resistenza di contatto e la perdita di segnale, rendendolo adatto ai requisiti di trasmissione di corrente e bassa tensione e ideale per scenari industriali con elevati requisiti di stabilità del segnale.

Parte centrale: dado di bloccaggio in metallo

Il prodotto presenta un dado metallico nella parte centrale, realizzato in lega ad alta resistenza e lavorato con precisione. I fili sono chiari e regolari e la forza di bloccaggio è moderata. Consente il bloccaggio della rotazione a 360°, garantendo una connessione sicura e affidabile tra il connettore e l'apparecchiatura/cavi, prevenendo efficacemente l'allentamento o il distacco dovuti alle vibrazioni dell'apparecchiatura o agli impatti esterni. La superficie del dado in metallo è trattata con un rivestimento anticorrosione, che gli consente di resistere ad ambienti difficili come umidità e polvere, prolungando la durata complessiva del connettore del cavo elettrico impermeabile M12.

Parte inferiore: custodia in nylon PA66

La parte inferiore del connettore del cavo elettrico impermeabile M12 è la struttura dell'alloggiamento, realizzata in materiale di nylon PA66 di alta qualità, conforme allo standard ignifugo 94-VO e dotato di eccellenti proprietà ignifughe, resistenti agli agenti atmosferici e agli urti. L'alloggiamento presenta un design di tenuta rigoroso, dotato di un anello impermeabile in silicone dedicato, che raggiunge un grado di impermeabilità IP67 o superiore, prevenendo efficacemente l'ingresso di polvere, umidità e olio nel connettore e proteggendo i contatti interni e il cablaggio da eventuali danni. Allo stesso tempo, il materiale in nylon PA66 possiede anche una buona resistenza alle basse temperature, mantenendo la stabilità strutturale anche in ambienti a temperature estremamente basse di -40℃, senza diventare fragile o deformarsi.

Caratteristiche del prodotto

1. Prestazioni affidabili di impermeabilità e antipolvere

Il connettore del cavo elettrico impermeabile M12 soddisfa le prestazioni di impermeabilità e antipolvere standard IP67, con alcuni modelli aggiornabili a IP68. Previene efficacemente l'intrusione di polvere e l'immersione in acqua a breve termine, rendendolo adatto per ambienti esterni, umidi e polverosi, fornendo una protezione completa per i collegamenti elettrici. Si noti che l'immersione prolungata in acqua dovrebbe essere evitata per evitare di compromettere le sue prestazioni protettive.

2. Materiale superiore e resistenza alla corrosione

I contatti sono in ottone placcato oro, il guscio è in nylon PA66 e il dado è in metallo. Questi tre materiali lavorano insieme per migliorare la resistenza alla corrosione, all'olio e agli urti del prodotto. Il prodotto è stato sottoposto a rigorosi test in nebbia salina (nessuna corrosione dopo 48 ore di test in nebbia salina neutra), rendendolo adatto a vari fluidi chimici in ambienti industriali e prolungandone la durata.

3. Opzioni pin multiple e ampia compatibilità

Offre molteplici configurazioni di pin tra cui 2 pin, 3 pin, 4 pin, 5 pin, 8 pin, 2+2 pin, 2+3 pin e 2+4 pin, consentendo una selezione flessibile in base alle esigenze di connessione del cliente. Si adatta a diversi scenari di trasmissione di potenza e segnale ed è compatibile con vari dispositivi come illuminazione a LED, sensori e attuatori.

4. Installazione comoda e connessione sicura

Supporta il montaggio sul pannello posteriore, semplificando il processo di installazione senza richiedere strumenti complessi o competenze specializzate, migliorando così l'efficienza dell'installazione. Il design del dado di bloccaggio centrale in metallo garantisce un inserimento e una rimozione fluidi ed è resistente agli urti e all'allentamento, adatto a scenari di automazione industriale con vibrazioni frequenti.

5. Trasmissione del segnale a bassa perdita

I contatti placcati in oro hanno una bassa resistenza di contatto (≤10 mΩ) e un'elevata resistenza di isolamento (≥100 MΩ), riducendo efficacemente le perdite di trasmissione di corrente e segnale, garantendo una trasmissione del segnale stabile e priva di interferenze e adattandosi a scenari ad alta precisione come bus industriali e trasmissione del segnale dei sensori.

Vantaggi tecnici

1. Processo di produzione di precisione

Disponiamo di laboratori professionali per la lavorazione degli stampi, lo stampaggio a iniezione e la lavorazione dell'hardware, che impiegano apparecchiature di produzione ad alta precisione come macchine per lo stampaggio a iniezione verticale e fresatrici CNC per lavorare con precisione ogni componente del connettore del cavo elettrico impermeabile M12. Ciò garantisce dimensioni precise, una struttura ordinata, un inserimento e una rimozione fluidi e una forte adattabilità. Tutti i prodotti sono sottoposti a ispezione completa al 100% (non a campionamento in batch) per impedire che prodotti non qualificati lascino la fabbrica.

2. Design standardizzato e compatibile

Il connettore del cavo elettrico impermeabile M12 è progettato in conformità con lo standard internazionale IEC-61076-2-101, possedendo eccellente intercambiabilità e compatibilità con le versioni precedenti. È compatibile con altre marche di connettori M12 con le stesse specifiche e codifica, riducendo i costi di sostituzione e i rischi di adattamento per i clienti. Il prodotto supporta più metodi di codifica, inclusa la codifica A, consentendo una configurazione flessibile in base ai diversi scenari applicativi.

3. Supporto tecnico personalizzato

Disponiamo di un team di ricerca e sviluppo indipendente con una vasta esperienza nella personalizzazione di connettori impermeabili. Siamo in grado di fornire servizi di personalizzazione OEM/ODM in base alle specifiche esigenze del cliente, inclusa la personalizzazione delle configurazioni dei pin, dei colori del guscio, delle lunghezze dei cavi, dei livelli di impermeabilità, ecc., per soddisfare i requisiti di connessione speciali di diversi settori e apparecchiature.

4. Sistema di controllo qualità rigoroso

Abbiamo istituito un sistema di controllo qualità conforme agli standard ISO9001:2008. Dall'approvvigionamento delle materie prime e dalla lavorazione della produzione alla consegna del prodotto finito, ogni fase è rigorosamente controllata da ispettori di qualità professionali. Tutte le materie prime sono selezionate tra materiali ecocompatibili conformi a RoHS e UL, garantendo che i nostri prodotti siano non tossici, rispettosi dell'ambiente e soddisfino i requisiti ambientali di molti paesi e regioni in tutto il mondo.

Dettagli del prodotto del connettore del cavo elettrico impermeabile M12

Connessione:

Scenari applicativi

1. Illuminazione a LED

Ampiamente utilizzato in vari prodotti di illuminazione a LED come strisce luminose a LED, luci wallwasher a LED, luci a LED interrate, luci a corda LED, strisce luminose a LED, luci per tende e luci lampeggianti. Fornisce collegamenti impermeabili stabili per apparecchi di illuminazione, adattandosi a vari scenari di illuminazione, inclusi ambienti umidi esterni ed interni, garantendo il normale funzionamento degli apparecchi di illuminazione.

2. Automazione industriale

Si collega facilmente a interruttori di prossimità, dispositivi di monitoraggio del flusso, componenti bus di campo, dispositivi sensore e dispositivi attuatori. Adatto per l'automazione industriale, la robotica e le apparecchiature meccaniche, mantiene stabile la trasmissione del segnale e della corrente in ambienti industriali difficili, migliorando l'affidabilità delle apparecchiature.

3. Nuova energia e comunicazione

Adattato a nuove apparecchiature energetiche come moduli solari fotovoltaici e inverter, nonché apparecchiature di comunicazione 5G e veicoli elettrici rispettosi dell'ambiente. Possiede un'eccellente resistenza agli agenti atmosferici e prestazioni anti-interferenza, adattandosi a complesse condizioni ambientali esterne e garantendo un funzionamento stabile delle apparecchiature.

4. Altri campi

Applicabile anche a dispositivi medici, apparecchiature marine e apparecchiature meccaniche, fornendo soluzioni di connessione adeguate per vari dispositivi che richiedono connessioni impermeabili, resistenti alla corrosione e altamente stabili.

Domande frequenti

Q1: Qual è il grado di impermeabilità del connettore del cavo elettrico impermeabile M12?

R1: Il modello standard ha un grado di impermeabilità IP67, prevenendo efficacemente l'intrusione di polvere e l'immersione in acqua a breve termine. Offriamo anche un'opzione di classificazione IP68 personalizzata, che può essere aggiornata in base alle esigenze del cliente, adatta a scenari con requisiti di impermeabilità più elevati.

Q2: Quali configurazioni di pin supporta il prodotto? È possibile personalizzare i pin speciali?

R2: Le configurazioni dei pin standard includono 2 pin, 3 pin, 4 pin, 5 pin, 8 pin, 2+2 pin, 2+3 pin e 2+4 pin. È supportata la personalizzazione OEM/ODM; configurazioni e disposizioni speciali dei pin possono essere personalizzate in base alle specifiche esigenze del cliente.

Q3: Qual è la durata del prodotto? Esiste una garanzia di qualità?

R3: La durata meccanica del prodotto è ≥3000 cicli di accoppiamento. In condizioni di utilizzo normale, la sua durata può raggiungere più di 3 anni. Offriamo una garanzia di qualità di 3 anni. Durante il periodo di garanzia, forniremo servizi di riparazione o sostituzione gratuiti per problemi di qualità causati da danni non causati dall'uomo.

Q4: possono essere forniti campioni? Q4: qual è il tempo di consegna del campione?

A4: Sono disponibili campioni gratuiti, con 3 campioni per modello. Il tempo di consegna del campione è di 3-5 giorni lavorativi. Per i campioni personalizzati, i tempi di consegna saranno prolungati a seconda della complessità della personalizzazione.

Q5: qual è il tempo di consegna dell'ordine? Supportate gli acquisti in blocco?

A5: Il tempo di consegna standard dell'ordine è di 2-3 settimane. Gli ordini all'ingrosso possono essere modificati in base alla quantità dell'ordine e al programma di produzione. Supportiamo gli acquisti all'ingrosso, che offrono prezzi più competitivi. Si prega di consultare il nostro team di vendita per i dettagli.

Q6: Il prodotto soddisfa i requisiti di protezione ambientale?

A6: Sì, il nostro connettore per cavo elettrico impermeabile M12 utilizza materie prime rispettose dell'ambiente conformi alla direttiva RoHS. Il processo di produzione segue i requisiti ambientali e il prodotto è atossico e innocuo, conforme alle normative ambientali in molti paesi e regioni del mondo.
